Высадка


Холодновысадочные автоматы National Machinery

Фирма National Machinery, основанная в 1874 году, является производителем высокотехнологичного оборудования для холодной высадки и высадки с подогревом.

В советское время прессы National являлись базой метизного производства. Всего в СССР было поставлено около 600 единиц оборудования National.

Сейчас автоматы National Machinery используются более чем в 60 странах по всему миру, и детали, произведенные на них, применяются в автомобилестроении, машиностроении, производстве подшипников, авиакосмической и других отраслях промышленности.



Автоматы National Machinery позволяют производить методом высадки широкий перечень изделий из стали, алюминия, латуни и других металлов:

  • крепёжные элементы: болты, винты, гайки, заклёпки во всём их разнообразии;
  • фитинги, втулки, корпуса свечей зажигания, оружейные гильзы;
  • пальцы, шар-пальцы различной формы;
  • шарики и ролики подшипников качения;
  • элементы фурнитуры пластиковых окон, мебели и пр.



Прессы National Machinery могут быть разработаны для производства деталей как методом холодной высадки, так и высадки с подогревом, а также оснащены различным дополнительным оборудованием, удовлетворяющим потребностям заказчика:

  • устройствами размотки и калибровки проволоки,
  • устройством подачи прутков;
  • системой контроля усилия прессования;
  • конвейерами готовой продукции и отходов.



Благодаря постоянному развитию и исследованиям, передовым технологическим возможностям, всемирной сети продаж и сервисных центров, National Machinery занимает устойчивое положение «мирового лидера в технологиях высадки металла».

В настоящее время National Machinery разрабатывает и изготавливает автоматы, в корне меняющие представление о высокоскоростной прецизионной штамповке. Инновационная конструкция способствует повышению эффективности и упрощению наладки, а также обеспечивает высочайшую точность высадки. Делаете ли вы свечу зажигания, крепёж или фитинг, автоматы National обеспечат форму, близкую к конечной детали.

Передовые разработки National Machinery реализованы в автоматах серии FORMAX.



Автоматы FORMAX производства National Machinery

Модельный ряд автоматов FORMAX представлен сериями FORMAX 2000, FORMAX Plus, FORMAX Plus для крупных деталей, FORMAX для очень длинных деталей, LeanFX и FORMAX XXV.

Основные технические характеристики автоматов FORMAX производства National Machinery



В автоматах FORMAX впервые в истории холодной высадки была реализована концепция быстрой смены инструмента путём использования системы FORMAPAK, которая позволяет настраивать инструмент на специальном стенде вне станка в то время, как станок находится в работе.

Блок FORMAPAK включает:

  • блок матриц;
  • блок пуансонов;
  • каретку системы переноса;
  • кулачковый вал открытия пальцев переноса;
  • отрезную кассету.

После установки настроенного блока FORMAPAK в холодновысадочный автомат компьютерное управление упрощает окончательную регулировку механизмов станка: электроприводы производят точную и повторяемую настройку матричных выталкивателей в автоматическом режиме.



Ключевые преимущества автоматов FORMAX:

  • направляющие ползуна с нулевым зазором

Ползун автомата имеет двухосевую конструкцию, в которой используются неподвижные направляющие, обеспечивающие нулевой зазор во время рабочего хода станка. Система направляющих с нулевым зазором выполняет совмещение матриц и пуансонов с высокой точностью, обеспечивая жёсткие допуски концентричности производимых деталей, ранее считавшиеся недостижимыми.

  • точный механизм линейной подачи проволоки

Линейная подача проволоки пришла на замену устаревшей традиционной подаче проволоки роликами, обеспечивая непревзойдённую точность отрезанных заготовок без необходимости применения упора проволоки. В отличие от традиционных подающих роликов, захваты линейной системы подачи спроектированы для всего диапазона диаметров проволоки, поэтому для работы требуется всего один комплект захватов. Линейная система подачи также обеспечивает большую точность отрезанных заготовок за счёт отсутствия проблем, связанных с тормозом и сцеплением традиционного механизма подачи.

  • уплотнение направляющих ползуна для их защиты от износа

Автоматы FORMAX являются единственными станками, оснащёнными уплотнениями направляющих ползуна, защищающими направляющие от инородных материалов, вызывающих их повышенный и преждевременный износ.

  • система переноса Straight Across

Автоматы серии FORMAX 2000 оснащены системой переноса заготовок Straight Across с нулевым зазором, разработанной для работы на высоких скоростях и с улучшенной по сравнению с традиционными системами переноса стабильностью.

  • система переноса Pick-Move-Place

Автоматы серии FORMAX Plus оснащены системой переноса заготовок Pick-Move-Place, обеспечивающей великолепный контроль деталей сложных форм при их перемещении между станциями. Эта система идеально подходит для деталей с тяжёлой головкой и деталей, сложных для переноса. Увеличенная ширина раскрытия пальцев переноса позволяет использовать пуансоны большего размера.

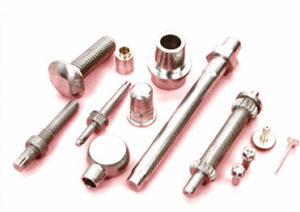

FORMAX 2000

Основные преимущества автоматов серии FORMAX 2000:

  • система быстрой смены инструмента FORMAPAK;
  • направляющие ползуна с нулевым зазором;
  • точный механизм линейной подачи проволоки;
  • уплотнение направляющих ползуна для их защиты от повреждений и износа;
  • система переноса Straight Across.

Применяемая в автоматах серии Formax 2000 система переноса Straight Across создана для работы на высоких скоростях, осуществляя точный перенос заготовок по линейной траектории.

FORMAX 2000:
 2-6 матриц, модели со средним и длинным ходом ползуна
FORMAXДиаметр отрезаемой заготовки, ммМакс. произв.*, шт./мин
FX28.9400
FX311.0300
FX414.8240
FX517.7190

* максимальная производительность указана для моделей с наименьшей длиной хода ползуна

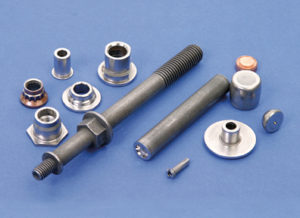

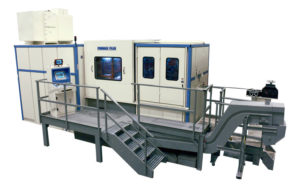

FORMAX Plus

Автоматы серии FORMAX Plus имеют те же преимущества, что и автоматы серии FORMAX 2000, но в то же время обеспечивают расширение производственных возможностей за счёт следующих особенностей:

  • увеличенное усилие прессования;
  • увеличенный диаметр отрезаемой заготовки;
  • расширенное пространство инструментальной зоны;
  • режим подачи проволоки каждый второй ход ползуна;
  • система переноса Pick-Move-Place.

Применяемая в автоматах серии Formax Plus система переноса Pick-Move-Place разработана для производства коротких и прочих сложных для захвата деталей.

FORMAX PLUS:
3-7 матриц, модели с коротким, средним и длинным ходом ползуна
FORMAXДиаметр отрезаемой заготовки, ммМакс. произв.*, шт./мин
FXP29330
FXP312300
FXP416240
FXP520190

* максимальная производительность указана для моделей с наименьшей длиной хода ползуна



FORMAX Plus для крупных деталей

Автоматы серии FORMAX Plus для крупных деталей разработаны для производства сложных деталей большого размера с высочайшей точностью. Эти автоматы имеют уникальные функции автоматической настройки, переналадки и контроля, благодаря которым оператор может произвести произвести полную переналадку в течение 30 минут.

В автоматах Formax Plus для крупных деталей реализована полная автоматизация процесса переналадки:

  • устройство автоматической смены инструмента;
  • автоматическая регулировка клиньев пуансонов;
  • автоматическая регулировка длины подачи;
  • автоматическая регулировка матричных выталкивателей;
  • автоматическая синхронизация системы переноса.
FORMAX PLUS для крупных деталей:
5-6 матриц, модели с коротким, средним и длинным ходом ползуна
FORMAXДиаметр отрезаемой заготовки, ммМакс. произв.*, шт./мин
FXP728135
FXP834110

* максимальная производительность указана для моделей с наименьшей длиной хода ползуна

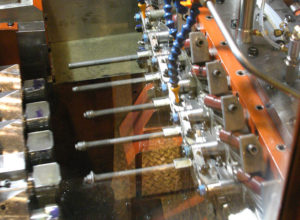

FORMAX Plus для очень длинных деталей

Возможность изготавливать на холодновысадочном автомате детали большой длины является важным технологическим преимуществом, но как правило это приводит к необходимости существенного снижения производительности оборудования. Однако автоматы серии FORMAX для очень длинных деталей являются исключением.

Эта серия автоматов FORMAX разработана для производства очень длинных деталей без потери производительности.

Например, автомат FX45XL позволяет производить детали из проволоки диаметром 16 мм с длиной стержня до 215 мм с производительностью 200 шт./мин.

FORMAX для очень деталей:
4-5 матриц, модели с увеличенным ходом ползуна
FORMAXДиаметр отрезаемой заготовки, ммМакс. произв.*, шт./мин
FX44/45XL16200
FXP85XL3460

* максимальная производительность указана для моделей с наименьшей длиной хода ползуна

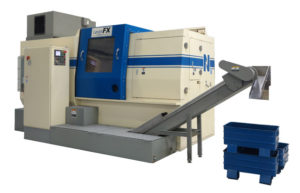

LeanFX

Новая серия LeanFX создана специально для производства стандартных деталей и крепежа. Автоматы LeanFX отличаются высокой производительностью и точностью FORMAX, при этом некоторые функции были упрощены, что позволило существенно снизить цену оборудования. LeanFX идеально подходит для крупносерийного производства.

Многие инновационные особенности FORMAX используются и в конструкции LeanFX:

  • линейная подача;
  • направляющие ползуна с нулевым зазором;
  • защитное уплотнение направляющих ползуна;
  • система переноса Straight Across.

Станки LeanFX имеют упрощённые, но в то же время эффективные функции, такие как:

  • ручная регулировка длины подачи и выталкивателей;
  • интегрированный со шкафом управления пульт оператора;
  • конвейер с магнитной лентой для готовых деталей.

Автоматы LeanFX оснащаются системой переноса Straight Across или Cold Former (в исполнении с 5 матрицами).

LeanFX:
 2-5 матриц, модели с коротким, средним и длинным ходом ползуна
FORMAXДиаметр отрезаемой заготовки, ммМакс. произв.*, шт./мин
LeanFX89400
LeanFX1011300
LeanFX1414.8240
FX518190

* максимальная производительность указана для моделей с наименьшей длиной хода ползуна

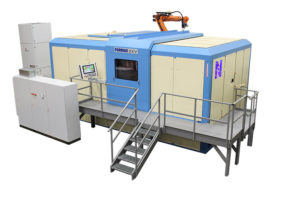

FORMAX XXV

FORMAX XXV – новейший автомат для производства деталей из проволоки диаметром до 25 мм.

В автоматах FORMAX XXV реализованы передовые технологии, включая:

  • сервоприводы регулировки механизмов;
  • роботизированное устройство смены инструмента.

FORMAX XXV также обладает важнейшими классическими преимуществами автоматов FORMAX:

  • расширенное пространство инструментальной зоны;
  • высокая производительность;
  • направляющие ползуна с нулевым зазором;
  • высокоточная линейная подача;
  • система переноса Pick-Move-Place.

Автоматы FORMAX XXV представлены моделями с коротким и стандартным ходом ползуна, с количеством матриц от 5 до 7.

Для получения более подробной информации об этом уникальном холодновысадочном автомате свяжитесь, пожалуйста, с нами.

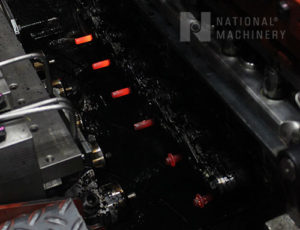

Высадка с подогревом

Высадка с подогревом – это процесс деформирования металла, нагретого до температуры, при которой увеличивается ковкость материала, но ещё не происходит рекристаллизация, рост зерна или металлургическое разрушение. Этот процесс позволяет детали быть успешно высаженной до окончательной формы и с конечным допуском, что устраняет необходимость в дальнейшей механической обработке.

Температура процесса определяется в зависимости от материала детали, геометрии, конечных технических требований и допусков, и может изменяться в диапазоне 200-850°С.

Высадка с подогревом широко используется для производства изделий для авиакосмической промышленности, например, при высадке деталей, требующих значительной деформации в процессе штамповки, а также деталей из таких материалов, как:

  • нержавеющие стали промышленного производства;
  • FA 286 SS;
  • высокоуглеродистые и легированные стали;
  • инконель;
  • сплав „Waspaloy“;
  • титан (6-2, 6-4).



Автоматы FORMAX могут быть оснащены для высадки с подогревом, при этом возможна установка следующих устройств и систем:

  • высокочастотный преобразователь;
  • индукционная катушка;
  • двухконтурная система охлаждения:
    ○ частотного преобразователя и индукционной катушки;
    ○ блока матриц, кронштейна индукционной катушки и резервуара с маслом для смазки матриц;
  • нагреватель масла для смазки матриц;
  • датчик температуры проволоки (пирометр);
  • система пожаротушения.




Холодновысадочные автоматы Nakashimada

Японская компания Nakashimada была основана в 1911 году и получила мировую известность как производитель высокоточных холодновысадочных автоматов.

Именно благодаря невероятной точности автоматы Nakashimada используются для производства деталей для часов, компьютеров, мобильных устройств, в автомобильной и авиационной промышленности.

На протяжении многих лет Nakashimada идёт по пути сочетания лучших традиций и новых технологий, изготавливая холодновысадочные автоматы, столь популярные у крупнейших производителей метизов по всему миру.

Модельный ряд автоматов Nakashimada представлен сериями: NS, NP, MH/MF, BT/BTX/MST.

Основные технические характеристики автоматов Nakashimada

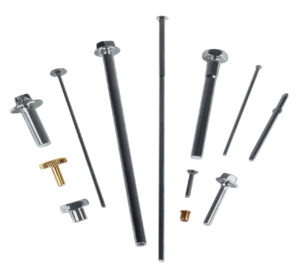

Серия NS. 1-матричные 2-ударные автоматы

Автоматы этой серии используются ведущими производителями винтов и заклёпок по всему миру, позволяя производить стандартный крепёж высочайшего класса.

За 25 лет инновационных разработок было изготовлено более 800 холодновысадочных автоматов серии NS.

Новая жёсткая конструкция станины станка обеспечивает повышенную стабильность при работе на высокой скорости, больший срок службы станка и увеличенную производительность.

Блоки пуансонов установлены на вертикальной каретке и надёжно фиксируются во время работы. Механизм вертикального перемещения пуансонов обеспечивает удобство настройки и обслуживания, более высокую скорость работы автомата, точность и концентричность производимых деталей, а также исключительную стойкость инструмента.

Все поверхности скольжения, в том числе и ползуна, проходят финишную обработку вручную с точностью до микрон, благодаря чему достигается соответствие жёстким допускам и долгий срок службы.

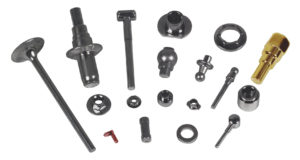

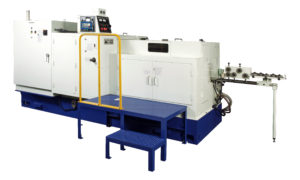

Серия NP. 2-матричные 3-ударные автоматы

Эта серия автоматов разработана для производства высокоточных деталей. За 30 лет истории инновационных разработок было изготовлено более 1000 холодновысадочных автоматов серии NP, используемых крупнейшими производителями метизов, деталей для автомобильной и авиационной промышленности по всему миру.

Уникальная 2-матричная 3-ударная конфигурация с беспальцевой системой переноса, в совокупности с механизмами выталкивания из матриц и пуансонов, позволяет производить детали сложной формы, короткие детали, а также детали, перенос которых представляет трудности. Применение данной системы переноса исключает проблемы точной синхронизации и совмещения, с которыми обычно ассоциируется перенос заготовки пальцами. Также благодаря тому, что второй пуансон ударяет как по первой, так и второй матрице, для этой серии характерны возможности 2-матричного 4-ударного автомата, что особенно полезно при высадке деталей с прошивкой или обсечкой.

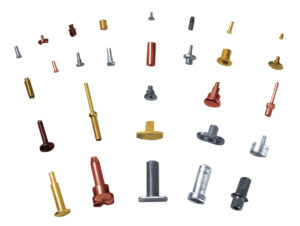

Серии MH/MF. Автоматы для производства очень мелких изделий

Холодновысадочные автоматы Nakashimada серий MH/MF (Micro Headers / Micro Formers) разработаны для производства прецизионных миниатюрных деталей. За многие годы было изготовлено более 1400 холодновысадочных автоматов серий MH/MF, используемых крупнейшими производителями деталей, используемых в электронике, компьютерах, часах и мобильных телефонах.

Эти надёжные станки отличаются самыми жёсткими допусками узлов и деталей конструкции, что позволяет применять их для производства высокоточных изделий методом холодной высадки. Все автоматы серий MH/MF оснащены беспальцевой системой переноса, включающей уникальный механизм горизонтального перемещения матриц. Этот механизм успешно решает проблему переноса очень мелких, коротких и сложных для переноса деталей.

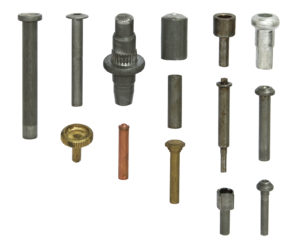

Cерии BT/BTX/MST. Многопозиционные холодновысадочные автоматы для производства болтов и сложных деталей

Многопозиционные автоматы этих серий, представленные в конфигурациях от 2-матричных 2-ударных до 7-матричных 7-ударных, позволяют производить широкий диапазон изделий: начиная от простых болтов и заканчивая сложнейшими изделиями.

При разработке серий BT/BTX была поставлена задача создания нового мирового стандарта холодновысадочных автоматов для производства болтов и сложных деталей. Износостойкость, точность и производительность увеличены без потери удобства работы и экологичности.

Серия MST многопозиционных холодновысадочных автоматов Nakashimada предоставляет производителям метизов возможность изготавливать высокоточные детали высочайшего качества. На протяжении 20-летней истории развития было изготовлено более 400 высокопроизводительных холодновысадочных автоматов серии MST, используемых нашими клиентами для производства прецизионных деталей. Качество автоматов Nakashimada серии MST заслужило особую репутацию в авиационной промышленности.


Сервисное обслуживание холодновысадочного оборудования

Наш сервисный отдел – это опытные инженеры, которые регулярно проходят обучение на предприятиях-изготовителях оборудования в Европе для повышения квалификации, что обеспечивает оперативное и качественное выполнение работ у заказчика. Мы предлагаем:

  • инспекция оборудования и составление дефектной ведомости;
  • монтаж оборудования;
  • пуско-наладочные работы;
  • обучение персонала;
  • гарантийное обслуживание и обслуживание по окончанию гарантии;
  • техническое обслуживание и ремонт;
  • удалённое обслуживание программного обеспечения через модем или Интернет;
  • поставка расходных материалов и запчастей.

Мы всегда будем рады ответить на все Ваши вопросы.


Капитальный ремонт и модернизация оборудования

Мы имеем огромный опыт проведения капитальных ремонтов и модернизации холодновысадочного оборудования.

При проведении капитального ремонта производится полная разборка станка, дефектовка механизмов, восстановление или замена компонентов, обновление или полная замена систем смазки, гидравлики, пневматики, а также электрической системы.

При необходимости производится комплектация станка недостающими узлами и компонентами, шумозащитным кожухом и дополнительным оборудованием.



Типовые работы при восстановлении холодновысадочного пресса перечислены ниже.

  1. Демонтаж оборудования на заводе клиента
  2. Очистка станины пресса и отдельных компонентов
  3. Выявление дефектов

Проверка состояния пресса: исследование всех отдельных компонентов на предмет износа и пригодности для повторного использования. По результатам проверки составляется письменная дефектная ведомость.

  1. Повторная сборка

Производится повторная сборка пресса после ремонта/замены его компонентов.

  1. Механизм ввода проволоки
  • Замена валов механизма ввода проволоки, включая уплотнительные кольца.
  • Замена держателей роликов механизма ввода в случае их износа.
  • Замена пальца подшипника верхней обоймы ролика.
  • Переборка всего механизма свободного хода.
  • Доработка внутреннего и внешнего колец. Замена элементов зажима с пружинами.
  • Замена пальца шарнирного соединения соединительной тяги и дистанционных шайб.
  • Замена корпуса втулки.
  • Переборка тормозного механизма.

Устройство прижима роликов:

  • Замена подшипников и пальцев.
  • Замена шарнирного пальца и проушины цилиндра.
  • Замена уплотнений в цилиндре.
  1. Привод механизма ввода проволоки
  • Замена пальцев и втулок подшипниковых опор соединительных тяг.
  • Шлифовка осей рычагов, установка новых подшипниковых опор.
  • Полная переборка механизма регулировки длины при вводе проволоки.
  • Замена устройства правки и протяжки проволоки.
  1. Упор для проволоки
  • Проверка и ремонт системы регулировки положения упора для проволоки.
  • Замена бронзовых накладок направляющих ползуна и шлифовка верхней планки.
  1. Система отрезки заготовок
  • Проверка ползуна отрезного устройства и отрезного рычага на предмет трещин.
  • Замена пальца ползуна отрезного устройства, вкл. втулки.
  • Замена направляющей втулки и нажимной пружины.
  • Замена нажимного элемента устройства регулировки отрезного ножа. Проверка посадочного места ножа.
  • Замена оси рычага отрезного устройства.
  • Замена втулки подшипника рычага отрезного устройства.
  • Замена роликового толкателя и пальца, а также подшипника.
  1. Коленчатый вал и кулачки
  • Замер и проверка коленчатого вала на предмет трещин. Шлифовка гнезд подшипниковых опор коленчатого вала. Замена подшипников скольжения.
  • Установка новой подшипниковой втулки в шатун механизма выталкивателя и шлифовка эксцентрика.
  • Проверка состояния кулачков и зубчатых колес, замена подшипниковой опоры.
  1. Ползун пресса и шатун, труба для передачи деталей
  • Производится доводка поверхностей направляющих ползуна пресса и его подгонка в корпусе пресса.
  • Шлифовка торцевой поверхности передней плиты ползуна.
  • Замена пальца шатуна.
  • Замена разъемного вкладыша главного подшипника, вкл. втулку шатунного пальца.
  • Замена бронзовых направляющих накладок.
  • Шлифовка нажимных поверхностей установочных клиньев.
  • Новые установочные клинья.
  • Замена всех подшипников.
  1. Выталкиватели / толкатель / матричный блок / механизм обрезки
  • Шлифовка оси рычага выталкивателя, замена втулок.
  • Доработка рабочих поверхностей кулачков и замена пальцев.
  • Замена корпусов втулок, регулировочного шпинделя и пальцев выталкивателя при износе.
  • Доработка кулачков кулачкового вала выталкивателя и шлифовка шейки вала. Замена подшипниковых втулок приводного рычага и кулачкового вала выталкивателя.
  • Шлифовка гнезда подшипника приводного рычага.
  • Замена разъемного подшипникового вкладыша, вкл. шарнирный палец.
  • Замена стопорного болта.
  • Проверка приводного рычага и кулачкового вала в месте соединения со стопорным болтом на предмет трещин.
  • Полная переборка системы пружин рычага выталкивателя. Замена всех пружин. Проверка состояния и ремонт направляющих для пружин.

Рычаг механизма обрезки

  • Замена подшипниковой втулки рычага механизма выталкивателя.
  • Замена роликового толкателя, пальца и втулки.

Матричный блок

  • Замена матричного блока.
  • Шлифовка нажимной пластины и установочного клина по поверхности прилегания к матричному блоку. Замена установочной пластины.

Толкатель

  • Полная замена подшипниковой опоры, замена нажимной пружины и подшипникового пальца.
  1. Привод системы транспортировки заготовок
  • Полный ремонт привода системы транспортировки.
  • Полировка рабочей поверхности кулачка приводного механизма.
  • Замена роликового толкателя, втулки и пальца.
  • Замена подшипниковой опоры кулачкового рычага.
  • Проверка состояния зубчатой рейки и шестерни на предмет износа.
  • Проверка и ремонт цилиндра прижимного механизма.
  1. Механизм раскрытия пальцев системы транспортировки заготовок
  • Замена всех подшипниковых опор.
  • Замена роликового толкателя, пальца и втулки. Замена нажимных пружин.
  1. Система переноса заготовок
  • Проверка состояния корпуса ползуна системы переноса, замена изношенных деталей.
  • Установка кулачкового вала на новые подшипниковые опоры. Полировка поверхности кулачков или, в случае износа – замена.
  • При износе – замена соединительных тяг.
  • Полная переработка ползуна системы переноса заготовок, пригонка в корпусе.
  1. Устройство откидывания системы переноса
  • Замена проушины шарнирного соединения и пальца.
  1. Пневматический тормоз
  • Установка на маховик тормозного диска.
  • Новый пневматический тормоз по стандарту CE.
  1. Система смазки станка
  • Замена шлангов, труб, фильтров, манометров контроля.
  • Ремонт дозирующих устройств системы капельной смазки.
  1. Пневматическое оборудование
  • Производится обновление либо замена поврежденных шлангов, пневмоблока, клапанов и магистралей.
  1. Главный мотор
  • Замена мотора.
  • Замена клиновых ремней.
  1. Электрооборудование

Модернизированная электрическая система включает следующие элементы:

  • Программируемый логический контроллер Siemens.
  • Сенсорная панель управления.
  • Шкаф управления..
  • Распределительные коробки.
  • Электрические кабели и провода.
  • Датчики и исполнительные элементы системы управления.
  • Система мониторинга усилия прессования.


Б/у оборудование

Приобретение нового оборудование связано со значительными инвестициями, которые не всегда являются приемлемыми или целесообразными. Если вы планируете сократить бюджет на закупку новой техники и рассматриваете возможность приобретения холодновысадочного оборудования, бывшего в употреблении, мы поможем вам в этом.

По вашему запросу мы предложим бывшие в употреблении автоматы для холодной и горячей высадки ведущих мировых производителей.

Мы можем предложить вам бывшее в употреблении холодновысадочное оборудование в двух наиболее подходящих для вас вариантах:

  • восстановленное оборудование, прошедшее капитальный ремонт;
  • б/у оборудование в состоянии «как есть», если текущее состояние автомата вас устраивает или вы планируете произвести его ремонт самостоятельно.

Таким образом, мы можем подобрать для вас старый холодновысадочный автомат и произвести его капитальный ремонт.

Восстановленное оборудование проходит разборку, дефектовку, восстановление или замену компонентов, обновление или полную замену систем смазки, гидравлики, пневматики, замену электрической системы, сопровождающейся модернизацией системы управления.

В результате вы получаете автомат, ресурс которого восстановлен практически до состояния нового оборудования, при этом затраты на приобретение восстановленного оборудования намного ниже по сравнению с затратами на покупку нового станка.

Будем рады подобрать и предложить вам оборудование, наилучшим образом отвечающее вашим производственным потребностям.
