Резьбонакатное оборудование используется для формирования внешней резьбы деталей после высадки и представлено различными типами станков: автоматами с плоскими резьбонакатными плашками, автоматами с резьбонакатными роликами и фаскосъёмными автоматами.
Резьбонарезные и фаскосъёмные автоматы Smart
 |
Фирма SMART получила известность как производитель резьбонакатных и фаскосъёмных автоматов, обладающих исключительными конкурентными преимуществами.
Оборудование SMART разрабатывается исходя из фундаментальных принципов простоты и модульности конструкции, сочетаемых с применением новых технологий, что позволило добиться полной автоматизации наладки, а также простоты, стабильности и надёжности процесса накатки резьбы.
 |
Основные технические характеристики автоматов SMART |
Резьбонакатные автоматы с плоскими плашками серий NG и NG MAXI
Применяемая в резьбонакатных автоматах SMART высокопрочная «сотовая» конструкция деталей, используемая в авиапромышленности, позволяет производить изделия из сталей с высокой прочностью на разрыв и закалённых заготовок диаметром до M14 (серия NG) / M48 (серия NG MAXI).
Основные особенности резьбонакатных автоматов серий NG и NG MAXI:
- Технология Direct Drive: безредукторный привод
Эта уникальная технология (патент SMART) гарантирует экстремально высокий вращающий момент на главном валу даже в самом начале движения при запуске станка. Исключение традиционных механизмов зубчатой и ременной передачи обеспечивает отсутствие вибрации и шума, превосходную производительность кардинальное упрощение технического обслуживания.
- Линейные двигатели
Резьбонакатные автоматы с плоскими плашками серии NG оснащены линейными двигателями, обеспечивающими высокую точность настройки заталкивания заготовки. Этот механизм позволяет установить правильное положение заготовки и произвести точную регулировку заталкивания между резьбонакатными плашками.
- Настройка совмещения плашек
Регулировка совмещения плашек производится с пульта управления, что сокращает время настройки, увеличивает точность и повторяемость наладки.
- Универсальность
Возможность установки различной длины хода ползуна позволяет использовать диапазоны регулировки трёх станков различных размеров.
- Автоматическая настройка
Оригинальной идеей проекта SMART является автоматизация всех процессов, с возможностью сохранения настроек и параметров наладки для каждого изделия, что обеспечивает быстроту, точность, повторяемость и простоту наладки.

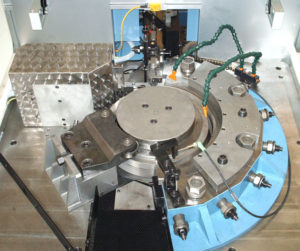

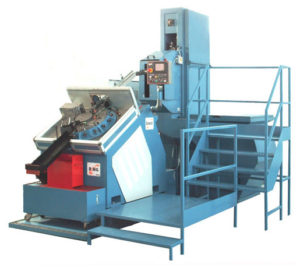

Резьбонакатные автоматы с роликом и сегментом серий RNG и RNG Maxi
Высокотехнологичные резьбонакатные автоматы с роликом и сегментом серий RNG/RNG Maxi объединяют простоту переналадки, высокую производительность, невероятную точность и повторяемость настроек.
- Безредукторный привод и линейные двигатели
Безредукторный привод Direct Drive и заталкивание заготовки с помощью линейного двигателя (патенты Smart) гарантируют возможность накатки резьбы до М20, в том числе и на изделиях из закалённой и нержавеющей стали.
- Универсальность
Конструкция автомата позволяет использовать ролики и сегменты различных размеров, диаметром до 450 мм, с зоной сегмента до 180°, что даёт возможность накатки резьбы на полых деталях без внутренней деформации.
- Увеличение срока службы инструмента
Программное обеспечение позволяет настраивать начальное положение ролика для достижения равномерного износа инструмента.
- Автоматизация настроек
Удобный интерфейс и автоматизация настроек позволяют достичь максимальной точности регулировки и произвести переналадку за считанные минуты.
Высокопроизводительный компьютер позволяет хранить в памяти до 2000 различных заданий.
Фаскосъёмные автоматы серий NP/UNP
Фаскосъёмные автоматы производства SMART являются лучшим решением для формирования фаски, выточек и радиального сверления винтов и болтов. Эти устройства предлагаются в исполнении как независимого свободностоящего станка (версия NP), так и встроенного модуля резьбонакатных станков SMART (версия UNP).
Фаскосъёмные автоматы NP/UNP разработаны с использованием тех же передовых технологий, что и резьбонакатные автоматы SMART:
- Безредукторный привод Direct Drive
Эта экслюзивная технология SMART обеспечивает необычайно высокую производительность автомата. Отсутствие традиционных зубчатых передач позволяет машине работать без шума и вибрации, что обеспечивает высокое качество фаски при минимальном техническом обслуживании.
- Линейные двигатели
Фаскосъёмные автоматы оснащены линейными двигателями, благодаря которым достигается высочайшая точность регулировки, повторяемость настройки и надёжное управление процессом.
- Электрошпиндель с бесщёточным двигателем
Инженеры SMART разработали электрошпиндель, оснащённый мощным бесщёточным двигателем с высоким крутящим моментом, обеспечивающим стабильность и выполнение процесса согласно заданным параметрам.
- Гибкость настройки
Вертикальный ход регулируется с шагом 0,01 мм, что позволяет формировать фаску любой возможной формы. В зависимости от обрабатываемого материала оператор может увеличивать или уменьшать силу зажима с панели управления.
- Автоматическая настройка
Автоматическая настройка обеспечивает быстроту, точность, повторяемость и простоту наладки. Автоматизация управления также позволяет оператору изменять параметры движения механизмов прямо с панели управления, что позволяет настроить процесс накатки резьбы оптимальным образом.
